Ingranaggio a vite senza fine in acciaio fuso Q341F-16CValvole a sfera a flangiaSi tratta di uno dei dispositivi del sistema di azionamento manuale dotato di un disco indicatore di apertura sulla parte superiore, in grado di indicare con precisione lo stato di apertura.valvole a sferaL'angolo di apertura. Utilizzato principalmente nelle condutture per svolgere il ruolo di taglio del fluido e ha la funzione di regolare manualmente il flusso del fluido.

Caratteristiche del prodotto

  • 蜗轮带有刻度指示。
  • 具有节流和控制流量之用。
  • 阀座选用聚四氟乙烯，密封性能好。
  • 只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
  • 限位块上设有锁孔可锁定开关位置避免误操作，上有明显的开关量指针。

Parametri del prodotto

产品型号

Q341F-16C

阀体材质

铸钢

公称压力

≤1,6Mpa

适用介质

水、蒸汽、油品

适用温度

≤150°C

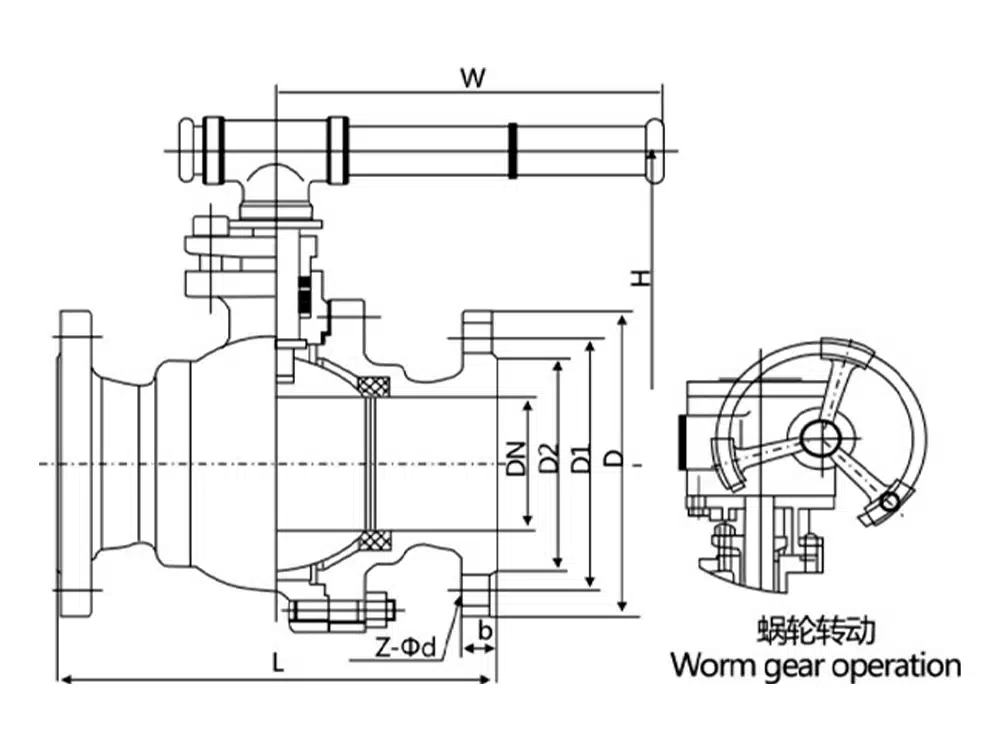

Riferimento alle dimensioni del prodotto

通径

L

D

D1

D2

b-f

z-d

H

W

DN15

130

95

65

45

14-2

4-14

65

115

DN20

140

105

75

55

14-2

4-14

75

130

DN25

150

115

85

65

14-2

4-14

85

150

DN32

165

135

100

78

16-2

4-18

95

190

DN40

180

145

110

85

16-3

4-18

105

230

DN50

200

160

125

100

16-3

4-18

115

240

DN65

220

180

145

120

18-3

4-18

145

280

DN80

250

195

160

135

20-3

8-18

160

310

DN100

280

215

180

155

20-3

8-18

185

330

DN125

320

245

210

185

22-3

8-18

215

600

DN150

360

280

240

210

24-3

8-23

245

800

DN200

400

335

295

265

26-3

12-23

300

1000

DN250

450

405

355

320

30-3

12-25

380

1200
