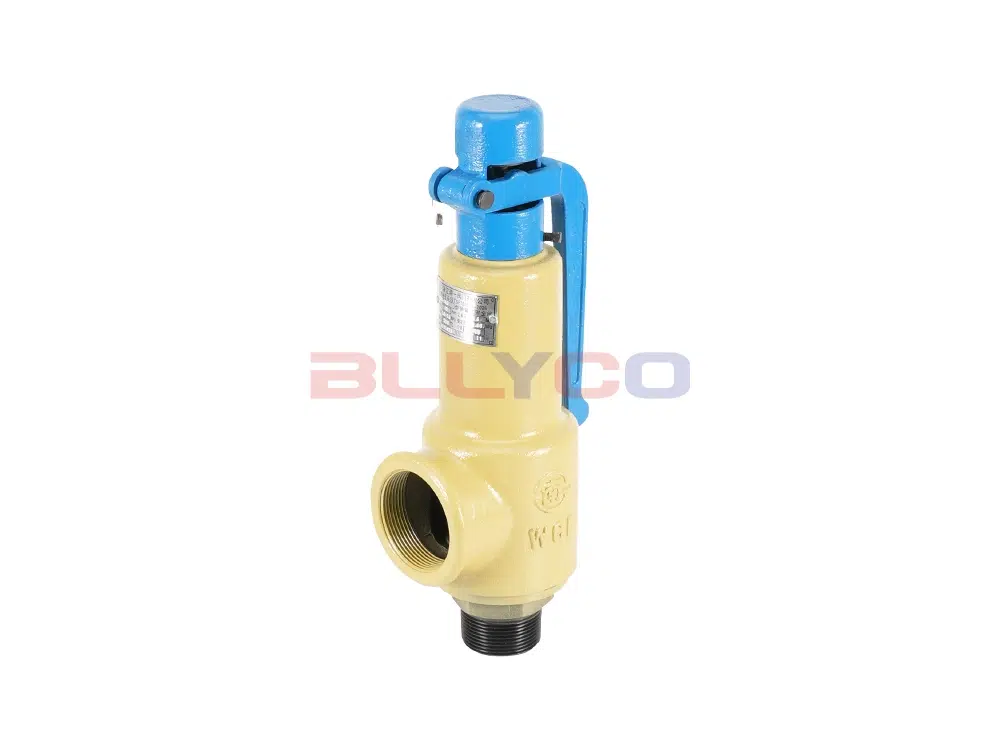

Katup pengaman pegas tipe A28H cocok untuk suhu kerja ≤ 200 ℃ campuran udara, uap, air, nitrogen dan hidrogen dan peralatan media atau pipa lainnya, sebagai perangkat perlindungan tekanan berlebih.
Struktur dan prinsip kerja
- Katup ini terdiri dari cangkang katup, dudukan katup, batang katup, tutup katup, pegas dan bagian lainnya.
- Katup ini ketika tidak bekerja atau tidak mencapai tekanan kerja yang ditentukan, dengan mengandalkan tekanan pegas akan mengepak dengan kuat menekan dudukan katup agar tetap tertutup rapat, ketika tekanan kerja melebihi tekanan kerja yang ditentukan, penutup katup secara otomatis terbuka untuk mengeluarkan media, sehingga tekanan tidak terus naik, untuk memastikan keamanan penggunaan.
Parameter Produk
Model Produk | A28H-16C |
Bahan badan katup | baja tuang |
Tekanan nominal | ≤1.6Mpa |
Media yang berlaku | Udara, uap, air, campuran nitrogen-hidrogen, dll. |
Suhu yang berlaku | ≤200°C |

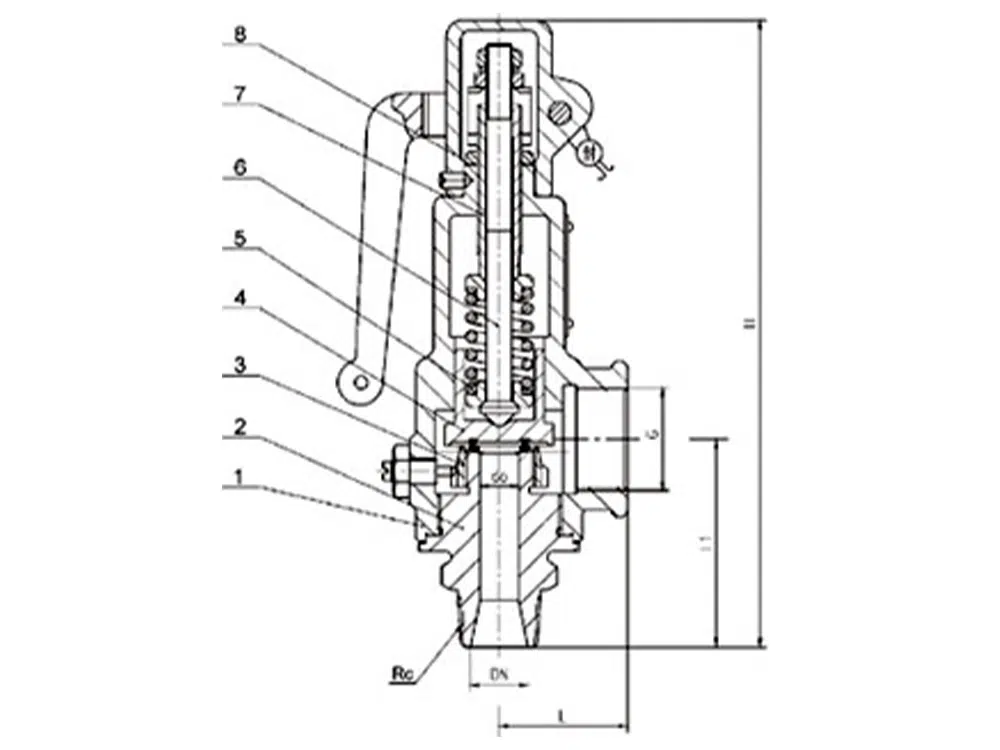

Referensi Ukuran Produk
jalan raya | melakukan | R | L | L1 | G | ≈H |
DN15 | 10 | 1/2 | 37 | 65 | 3/4 | 196 |
DN20 | 12 | 3/4 | 40 | 70 | 1 | 215 |
DN25 | 15 | 1 | 45 | 78 | 1-1/4 | 233 |
DN32 | 20 | 1-1/4 | 60 | 90 | 1-1/2 | 304 |
DN40 | 25 | 1-1/2 | 67 | 105 | 2 | 325 |
DN50 | 32 | 2 | 76 | 115 | 2-1/2 | 346 |
DN65 | 40 | 2-1/2 | 110 | 145 | 3 | 372 |
