Q11F-16PKugelhahn in breiter AusführungEs ist ein GewindeKugelhähneDas Ventilgehäuse ist ein einteiliges Gussteil, der innere Kugelkern ist mit einem Stopfen befestigt, die Oberseite des Stopfens ist mit einem Außengewinde versehen, und der Griff ist mit einer Mutter befestigt und verriegelt, um einen breiten Kugelhahn zu bilden. Wegen seiner allgemeinen Einfachheit, Druckbeständigkeit von 16kg (1.6MPa), Temperaturbeständigkeit von 80 ℃, so ist es in der Regel für inländische, Gebäude-Steuersysteme verwendet.

Produktmerkmale

  • Breiter Kugelhahnschaft mit Aushebesicherung.
  • Eine breite Palette von Gewindeenden und Materialien zur Auswahl.

Produkt-Parameter

产品型号

Q11F-16P

阀体材质

201不锈钢

公称压力

≤1.6Mpa

适用介质

水、气、油品等

适用温度

≤80°C

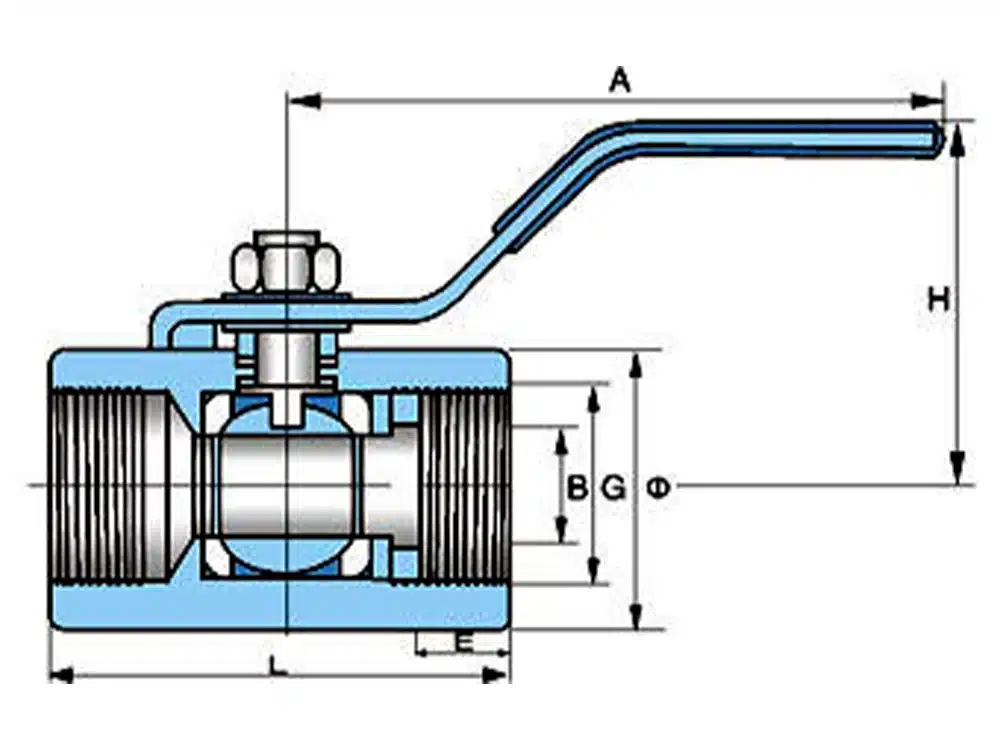

Referenz der Produktgröße

通径

G

B

L

Φ

E

H

A

DN15

20

10.5

56

32

14

58

110

DN20

25

13

62

38

15

62

110

DN25

32

17

69

45

15

68

110

DN32

39

22

82

53.4

18

75

150

DN40

44

25

86

63

19

83

150

DN50

57

32

99

73

19

90

150

DN65

74

40

126

92

21

95

180

DN80

86

50

141

109

27

100

220

DN100

110

65

/

138

29

115

220
