D71X-10P DruckstabtypHandgriff AbsperrklappeDer Dichtungsring besteht aus Butylkautschuk, der hauptsächlich für Ölmedien oder häusliche Abwässer verwendet wird. Butylkautschuk hat ölbeständige Eigenschaften, Temperatur ≤80℃, und ist für Benzin, Diesel, Schmieröl und andere Öle geeignet.AbsperrklappeDie Klappenplatte wird in Durchmesserrichtung der Rohrleitung eingebaut. In dem zylindrischen Kanal des Klappengehäuses dreht sich die scheibenförmige Klappenplatte um die Achse, der Drehwinkel liegt zwischen 0 ° und 90 °, bei einer Drehung um 90 ° ist die Klappe vollständig geöffnet. Weit verbreitet in der Lebensmittel-, Medizin-, Chemie- und andere Netto-Pipeline und industriellen Umweltschutz, Wasseraufbereitung, Hochhäuser, Wasserversorgung und Entwässerung Pipelines für das Öffnen und Schließen oder Regulierung der Strömung von Medien.
Produktmerkmale
- Klein und leicht, einfach zu demontieren und zu warten, kann in jeder Position installiert werden.
- Einfache und kompakte Struktur, schnelles Öffnen und Schließen mit 90°-Schwenk.
- Geringes Arbeitsmoment, arbeitssparend und leicht.
- Die Fließeigenschaften sind in der Regel geradlinig, gute Regelungsleistung.
- Die Anzahl der Öffnungs- und Schließversuche beträgt bis zu zehntausende Male, mit einer langen Lebensdauer.
- Erzielen Sie eine vollständige Abdichtung ohne Gasleckagen.
Produkt-Parameter
产品型号 | D71X-10P |
阀体材质 | 304不锈钢 |
阀板材质 | 304不锈钢 |
衬胶材质 | NBR |
公称压力 | ≤1.0Mpa |
适用介质 | 水、气、油品等 |
适用温度 | ≤80°C |

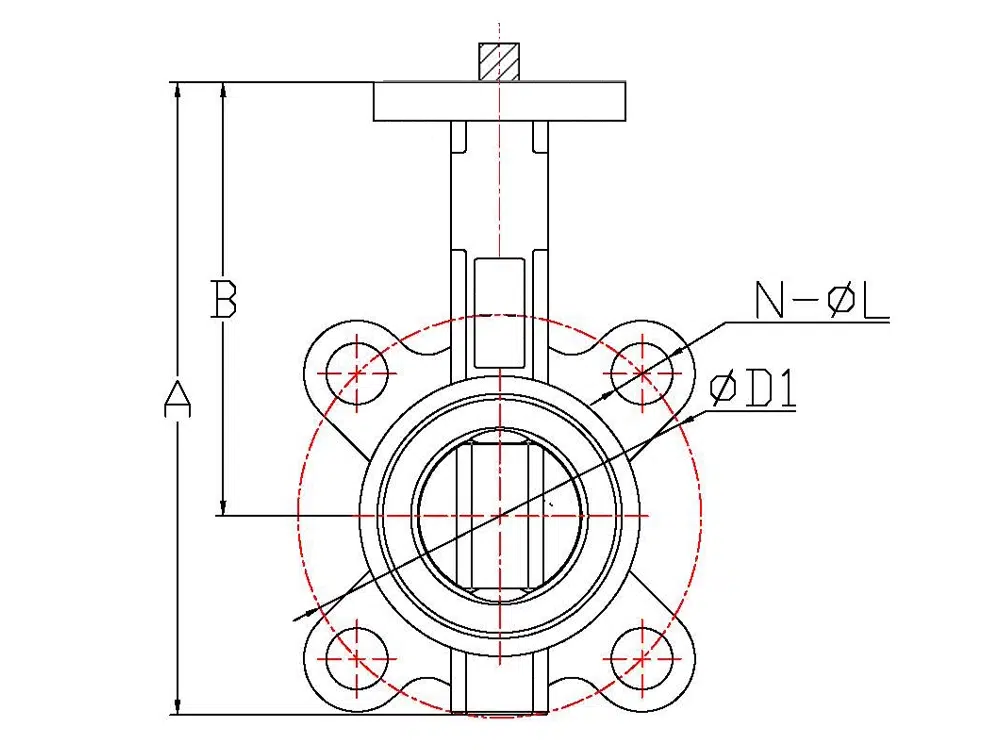

Referenz der Produktgröße

通径 | L | A | B | ∅D1 | N-∅L |
DN40 | 43 | 198 | 136 | 110 | 4-18 |
DN50 | 45 | 198 | 136 | 125 | 4-18 |
DN65 | 48 | 216 | 144 | 145 | 4-18 |
DN80 | 48 | 240 | 151 | 160 | 8-18 |
DN100 | 52 | 270 | 167 | 180 | 8-18 |
DN125 | 56 | 300 | 185 | 210 | 8-18 |
DN150 | 57 | 340 | 209 | 240 | 8-22 |
DN200 | 64 | 390 | 235 | 295 | 8-22 |
