U41S-16QFlansch-Plunger-VentileEs ist ein häufig verwendetes Flüssigkeitsregelventil, um den Durchfluss des Mediums durch die Bewegung des Kolbens im Ventilkörper zu regulieren, um so die Funktionen der Flüssigkeitsverbindung und -absperrung usw. zu realisieren. Das Ventil hat die Eigenschaften einer einfachen Struktur, einer einfachen Wartung, einer guten Abdichtung und einer langen Lebensdauer. Das Ventil hat eine einfache Struktur, einfache Wartung, gute Abdichtung, lange Lebensdauer und so weiter.KolbenventilEinstellen des HubverhältnissesAbsperrventilDa es länger ist, ist die Drosselregelung schwieriger als bei einem Durchgangsventil. Es ist nicht geeignet für Orte mit klaren Anforderungen für die Regulierung. Weit verbreitet in der Erdöl-, Chemie-, Pharma-, Düngemittel-, Strom- und anderen Industrien in einer Vielzahl von Arbeitsbedingungen auf der Pipeline verwendet.

Produkt-Parameter

产品型号

U41S-16Q

阀体材质

球墨铸铁

公称压力

≤1.6Mpa

适用介质

水、蒸汽、油品等

适用温度

≤250°C

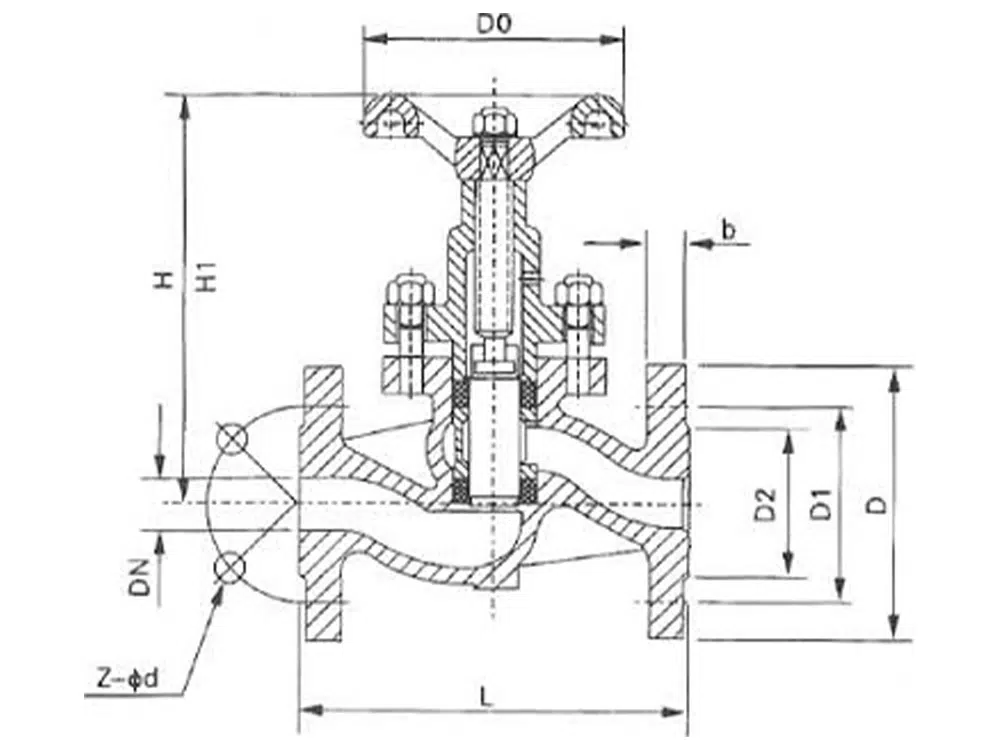

Referenz der Produktgröße

DN

L

D

D1

D2

b

z-Φd

H

H1

D0

15

130

95

65

45

14

4-14

116

144

85

20

150

105

75

55

16

4-14

142

176

85

25

160

115

85

65

16

4-14

163

205

100

32

180

135

100

78

18

4-18

182

227

120

40

200

145

110

85

18

4-18

210

260

140

50

230

160

125

100

20

4-18

230

286

160

65

290

180

145

120

20

4-18

250

310

180

80

310

195

160

135

22

8-18

269

340

200

100

350

215

180

155

24

8-18

278

356

240

125

400

245

210

185

26

8-18

332

440

375

150

480

280

240

210

28

8-23

434

562

375

200

600

335

295

265

30

12-23

498

660

460

250

700

405

355

320

38

12-23

540

660

460

300

750

460

410

360

38

12-23

650

680

460
