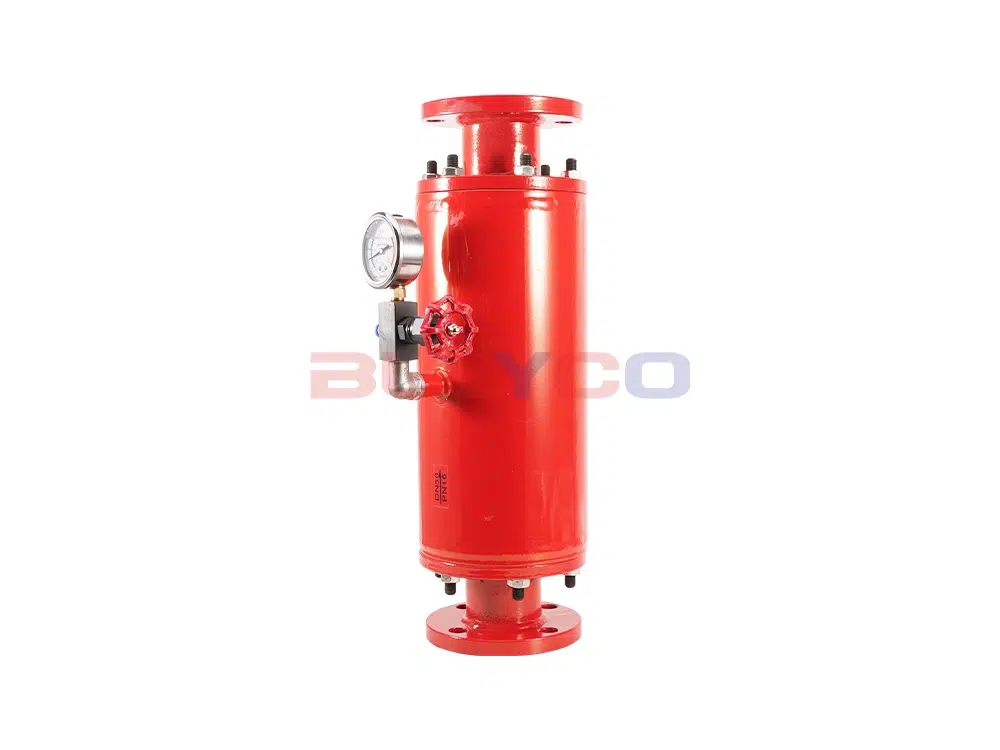

Luftkissen-Wasserschlagdämpfer aus Kohlenstoffstahl 8000X-16C

Luftkissen-Wasserschlagdämpfer(auch bekannt als Gelatinekapseltyp)WasserschlagbeseitigerDieses Gerät absorbiert den Restdruck, der durch Wasserschlagphänomene in Rohrleitungswasserversorgungssystemen entsteht. Bei der Beförderung von Wasser und anderen Medien kommt es häufig zu Wasserschlägen, wenn instabile Eigenschaften wie das Öffnen/Schließen von Ventilen oder der Betrieb von Pumpen in Verbindung mit plötzlichen Änderungen oder Strömungskonvergenzen zu abrupten Druckschwankungen in den Rohrleitungen führen. Dies tritt besonders häufig in Hochhäusern auf. Abgesehen von störenden Geräuschen und Vibrationen können schwere Fälle die Systemfunktionalität beeinträchtigen und andere Geräte beschädigen.Dieses Ventil absorbiert wirksam die durch Wasserschläge erzeugten Hochdruck-Stoßwellen, reguliert so den Druck in der Rohrleitung und schützt diese vor Beschädigungen. Es ist in verschiedenen Wasserversorgungs- und Entwässerungssystemen weit verbreitet, darunter in Industrieanlagen, Unternehmen, Hochhäusern und Kraftwerken.

Leistungsmerkmale

• Das Produkt zeichnet sich durch eine einfache Struktur aus, wodurch Installation und Wartung unkompliziert sind.

• Stabile Leistung und reaktionsschnelle Bedienung ermöglichen eine effektive und schnelle Beseitigung von Geräuschen und Vibrationen in betriebsbereiten Rohrleitungen.

• Unter allen Betriebsbedingungen innerhalb der Pumpenrohrleitungen können unregelmäßige Wasserschlagschwingungen wirksam beseitigt werden.

• Hohe Druckfestigkeit, widersteht dem Aufprall von Hochdruck-Wasserschlägen.

Arbeitsprinzip

Funktionsweise des Luftkissen-Wasserschlagdämpfers: Unter normalen Strömungsbedingungen fließt das Wasser durch das perforierte Rohr und tritt am gegenüberliegenden Ende aus. Wenn der Wasserdruck die Elastizität der teleskopischen Innenauskleidung und den von der Luftblase auf sie ausgeübten Druck übersteigt, wölbt sich die Innenauskleidung unregelmäßig in Richtung der Luftblase. Umgekehrt tritt keine Wölbung auf, wenn der Wasserdruck geringer oder gleich dem Druck der Luftblase und der Elastizität der Innenauskleidung ist.Der Wasserdruck im Ventilkörper wird über das perforierte Rohr auf die Teleskopauskleidung übertragen. Durch die kombinierten Effekte der Elastizität der Teleskopauskleidung und des Drucks des Luftsacks bietet die Teleskopauskleidung eine schnelle und wirksame Dämpfung gegen den momentanen Druck von Wasserwellen. Dadurch wird der Druck im Rohr reguliert.Hinweis: Der optimale Luftkissen-Fülldruck beträgt 70 % des Arbeitsdrucks. Dieser Druck kann durch Befüllen oder Entleeren des Düsenventils angepasst werden. Ziehen Sie vor der Installation alle Schrauben fest, um die ordnungsgemäße Funktion der Anlage sicherzustellen. Tipp: Dieses Produkt erzielt eine optimale Leistung, wenn es hinter einem Rückschlagventil mit langsam schließendem oder geräuscharmem Mechanismus installiert wird.

Produkt-Parameter

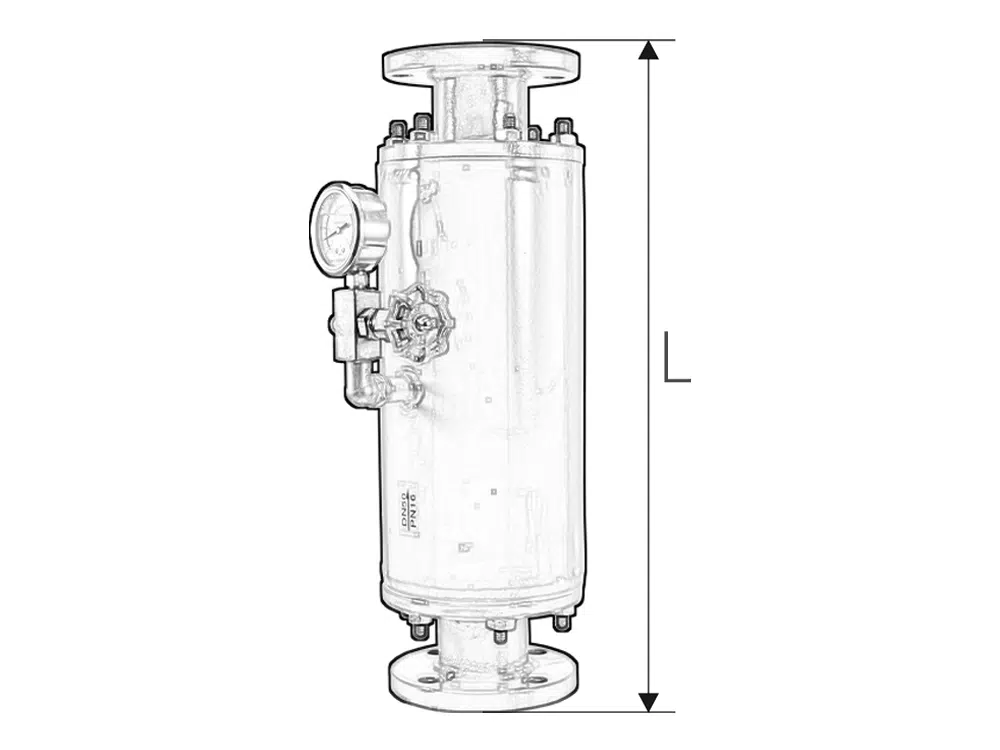

Referenz der Produktgröße
